Với người mới tiếp xúc, bản vẽ cơ khí thường khá khó đọc bởi có nhiều đường nét, con số và ký hiệu kỹ thuật xuất hiện cùng lúc. Tuy nhiên, mỗi thông tin trên bản vẽ đều được thể hiện theo những quy ước nhất định. Khi nắm được trình tự đọc từ khung tên, hình biểu diễn, kích thước đến các yêu cầu kỹ thuật, người đọc sẽ dễ dàng hình dung được chi tiết cần chế tạo và những thông số cần kiểm soát khi gia công.
Trong bài viết này, Công ty CP Cơ Khí Công Nghiệp Trường Phú sẽ hướng dẫn cách đọc bản vẽ gia công cơ khí theo trình tự đơn giản, đồng thời giải thích những ký hiệu thường gặp để kỹ thuật viên, bộ phận mua hàng hoặc người mới làm quen với lĩnh vực cơ khí có thể dễ dàng theo dõi.
1. Bản Vẽ Gia Công Cơ Khí Là Gì?

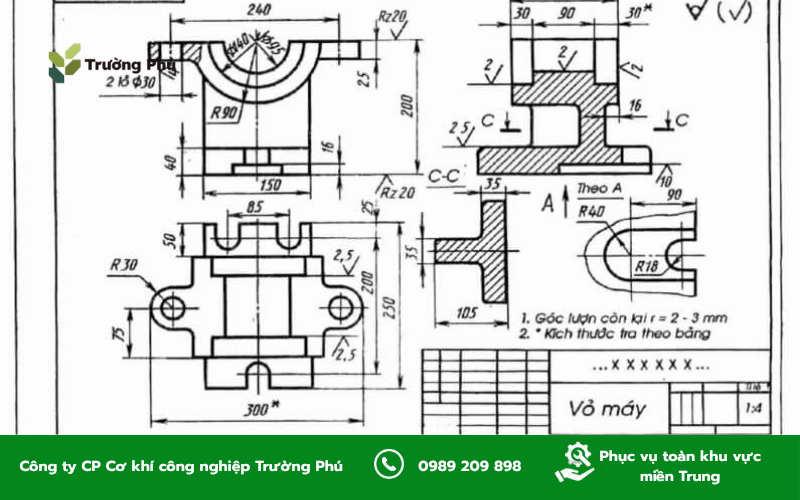

Bản vẽ gia công cơ khí là tài liệu kỹ thuật mô tả hình dạng, kích thước, vật liệu và các yêu cầu cần thiết để chế tạo một chi tiết cơ khí theo đúng thiết kế. Đây là căn cứ để kỹ thuật viên lựa chọn phương pháp gia công, thiết lập thông số máy và kiểm tra sản phẩm sau khi hoàn thiện.
Trên bản vẽ, hình dạng của chi tiết được thể hiện thông qua các hình chiếu, hình cắt hoặc mặt cắt. Đi kèm là hệ thống kích thước, dung sai và những ký hiệu kỹ thuật theo tiêu chuẩn như TCVN hoặc ISO nhằm truyền đạt chính xác yêu cầu của người thiết kế.
Một bản vẽ chi tiết phục vụ gia công cần cung cấp đủ thông tin để đơn vị sản xuất có thể xác định được chi tiết cần làm như thế nào, sử dụng vật liệu gì, kích thước bao nhiêu và những vị trí nào cần kiểm soát độ chính xác.
2. Tại Sao Phải Đọc Được Bản Vẽ Gia Công Cơ Khí
Đọc đúng bản vẽ giúp các bộ phận liên quan hiểu thống nhất yêu cầu kỹ thuật của chi tiết trước khi đưa vào sản xuất. Kỹ năng này không chỉ cần thiết với kỹ sư thiết kế mà còn quan trọng đối với kỹ thuật viên gia công, QC, bộ phận mua hàng và người phụ trách dự án.
- Đảm bảo gia công đúng yêu cầu: kỹ thuật viên vận hành máy cần xác định chính xác kích thước, dung sai và yêu cầu bề mặt để hạn chế sai sót trong quá trình gia công.
- Kiểm soát chất lượng chính xác: bộ phận QC dựa trên bản vẽ để đo kiểm và xác định chi tiết sau gia công có đáp ứng yêu cầu hay không.
- Hỗ trợ báo giá và trao đổi kỹ thuật: bộ phận mua hàng hoặc kinh doanh cần hiểu các yêu cầu cơ bản trên bản vẽ để trao đổi đúng thông tin với đơn vị gia công.
- Phát hiện bất hợp lý trước khi sản xuất: việc kiểm tra kỹ bản vẽ giúp nhận diện sớm những kích thước chưa thống nhất, dung sai khó thực hiện hoặc thông tin kỹ thuật còn thiếu trước khi đưa chi tiết vào gia công.
Vì vậy, đọc bản vẽ không đơn thuần là nhận biết kích thước mà còn là quá trình hiểu đầy đủ yêu cầu thiết kế để các công đoạn sản xuất và kiểm tra được thực hiện thống nhất.
3. Hướng Dẫn Đọc Bản Vẽ Gia Công Cơ Khí Đơn Giản Nhất

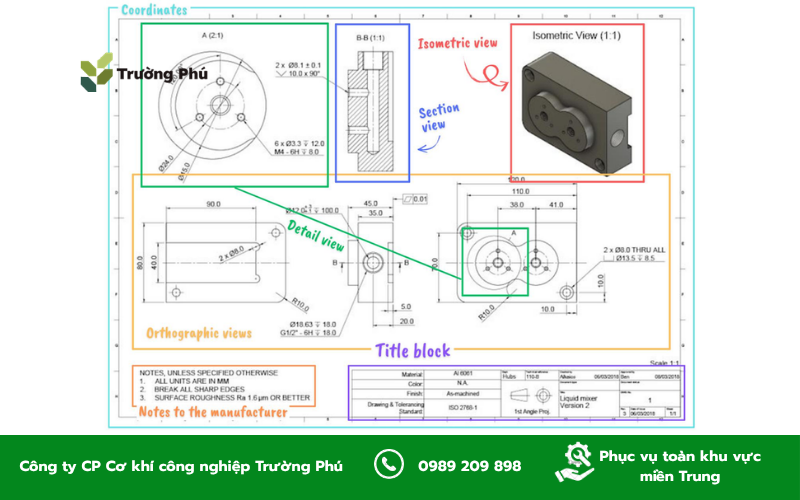

Cách đơn giản nhất để đọc bản vẽ gia công cơ khí là thực hiện lần lượt theo 4 bước: đọc khung tên, nhận diện hình biểu diễn, đọc kích thước và cuối cùng kiểm tra các yêu cầu kỹ thuật. Trình tự này giúp người đọc hiểu tổng thể chi tiết trước khi đi sâu vào từng thông số.
3.1 Bước 1: Đọc Khung Tên
Khung tên thường nằm ở góc dưới bên phải của bản vẽ và là phần nên kiểm tra đầu tiên. Tại đây, người đọc có thể xác định các thông tin cơ bản như tên chi tiết, mã bản vẽ, vật liệu, tỷ lệ, số lượng, người thiết kế, người kiểm tra và thời điểm phát hành bản vẽ.
Ví dụ, nếu khung tên ghi vật liệu S45C thì người gia công cần biết ngay chi tiết được chế tạo từ thép S45C chứ không phải inox hoặc nhôm. Tương tự, tỷ lệ bản vẽ cho biết hình ảnh trên giấy đang được thu nhỏ, phóng lớn hay thể hiện theo kích thước thực.
Đọc khung tên trước giúp người đọc nắm được bối cảnh chung của chi tiết trước khi phân tích hình dạng và kích thước cụ thể.
3.2 Bước 2: Nhận Diện Hình Biểu Diễn
Sau khi đọc khung tên, cần xác định bản vẽ đang sử dụng những hình biểu diễn nào như hình chiếu đứng, hình chiếu bằng, hình chiếu cạnh, hình cắt hoặc mặt cắt.
Mỗi hình chiếu cung cấp thông tin về chi tiết ở một hướng quan sát khác nhau. Người đọc cần đối chiếu giữa các hình để hình dung được hình dạng ba chiều của sản phẩm.
Đối với những chi tiết có kết cấu bên trong như lỗ, khoang rỗng hoặc rãnh khuất, hình cắt và mặt cắt giúp thể hiện rõ những phần mà hình chiếu thông thường khó quan sát. Vì vậy, cần hiểu mối liên hệ giữa các hình trước khi chuyển sang đọc kích thước.
3.3 Bước 3: Đọc Kích Thước
Khi đã hình dung được hình dạng tổng thể, người đọc bắt đầu xác định các kích thước của chi tiết. Thông tin này thường bao gồm chiều dài, chiều rộng, chiều cao, đường kính, chiều sâu lỗ, kích thước rãnh, bán kính bo góc hoặc thông số ren.
Cần đặc biệt chú ý đến những kích thước có ghi dung sai. Chẳng hạn, kích thước Ø20 ±0,02 mm cho biết đường kính danh nghĩa là 20 mm và kích thước thực tế được phép nằm trong phạm vi dung sai đã quy định.
Không nên chỉ đọc từng con số riêng lẻ. Người đọc cần xác định kích thước đó đang áp dụng cho vị trí nào trên hình và có quan hệ như thế nào với các bề mặt hoặc chi tiết khác.
3.4 Bước 4: Đọc Các Yêu Cầu Kỹ Thuật
Sau khi đọc hình dạng và kích thước, cần kiểm tra toàn bộ các yêu cầu kỹ thuật được ghi trên bản vẽ. Đây là phần ảnh hưởng trực tiếp đến phương pháp gia công và chất lượng của chi tiết sau khi hoàn thiện.
Các yêu cầu thường gặp gồm độ nhám bề mặt, dung sai hình học, nhiệt luyện, độ cứng, mạ, sơn, phun bi hoặc những yêu cầu xử lý bề mặt khác.
Ví dụ, hai chi tiết có cùng kích thước nhưng yêu cầu độ nhám khác nhau có thể cần phương pháp và số công đoạn gia công khác nhau. Vì vậy, bỏ sót phần yêu cầu kỹ thuật có thể khiến chi tiết đúng kích thước nhưng vẫn không đạt tiêu chuẩn sử dụng.
4. Các Dạng Bản Vẽ Cơ Khí Đơn Giản Phổ Biến Hiện Nay
Tùy theo hình dạng và chức năng của chi tiết, cách thể hiện trên bản vẽ cũng khác nhau. Một số dạng bản vẽ thường gặp gồm chi tiết trục, bạc, bánh răng, dạng hộp hoặc khối và chi tiết dạng tấm.
4.1 Bản Vẽ Chi Tiết Trục

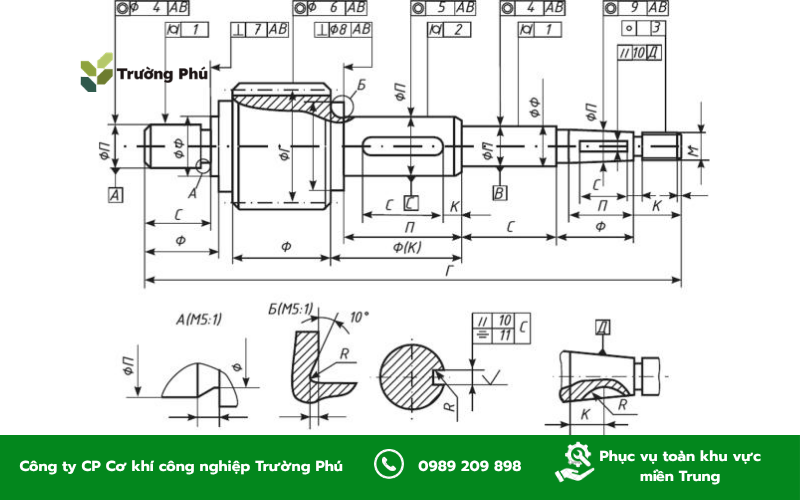

Bản vẽ trục thường có một hình chiếu chính thể hiện theo chiều dọc của trục, kết hợp với các mặt cắt tại những vị trí có rãnh then, ren hoặc thay đổi tiết diện.
Khi đọc bản vẽ dạng này, cần chú ý đến đường kính từng đoạn trục, chiều dài các bậc, vị trí rãnh, ren và đặc biệt là dung sai tại những vị trí lắp ghép.
Độ đồng tâm giữa các đoạn trục cũng là thông số quan trọng đối với những chi tiết làm việc ở tốc độ cao hoặc cần lắp với vòng bi, bạc và các bộ phận truyền động.
4.2 Bản Vẽ Chi Tiết Bạc

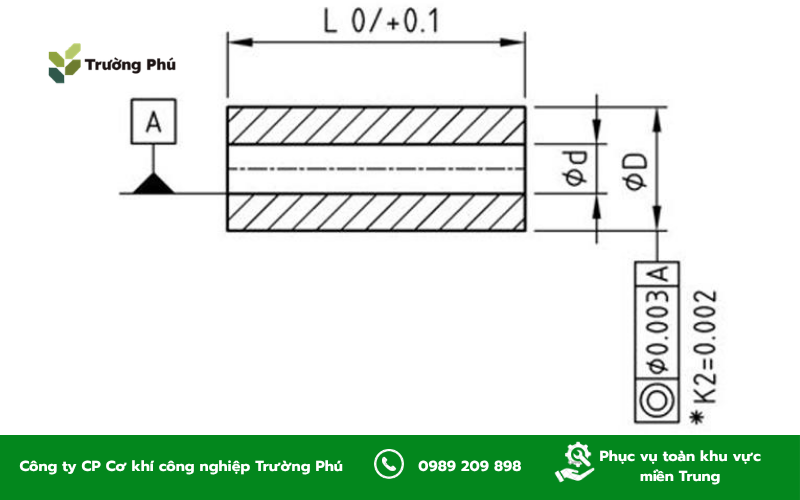

Bản vẽ bạc thường thể hiện một chi tiết dạng ống hoặc trụ rỗng. Những thông số cần đọc kỹ gồm đường kính ngoài, đường kính trong, chiều dài và các yêu cầu dung sai tại bề mặt lắp ghép.
Đặc biệt, cần chú ý mối quan hệ giữa đường kính trong và đường kính ngoài vì độ đồng tâm ảnh hưởng trực tiếp đến khả năng lắp và làm việc của bạc với trục.
4.3 Bản Vẽ Chi Tiết Bánh Răng

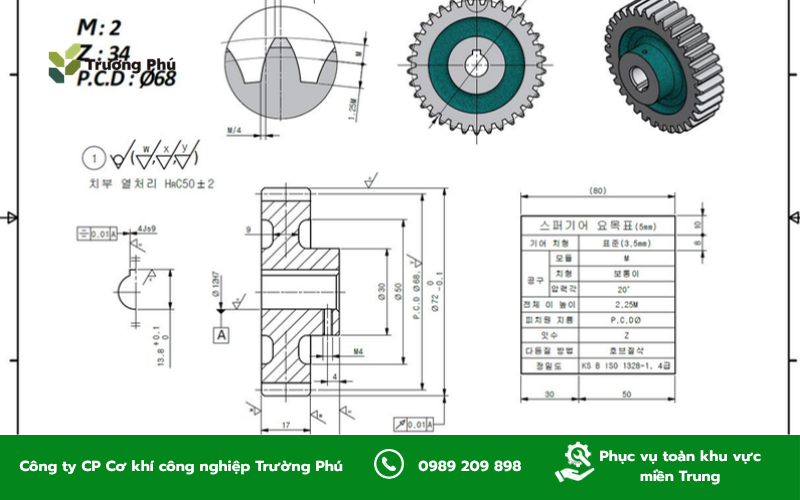

Ngoài các hình biểu diễn thông thường, bản vẽ bánh răng còn có các thông số riêng liên quan đến hệ răng như module, số răng, góc ăn khớp và đường kính vòng chia.
Những thông số này thường được bố trí thành bảng hoặc phần ghi chú trên bản vẽ. Khi đọc, không nên chỉ dựa vào hình dạng bên ngoài của bánh răng mà cần kiểm tra đầy đủ các thông số răng để lựa chọn đúng phương án gia công.
4.4 Bản Vẽ Chi Tiết Dạng Hộp/Khối

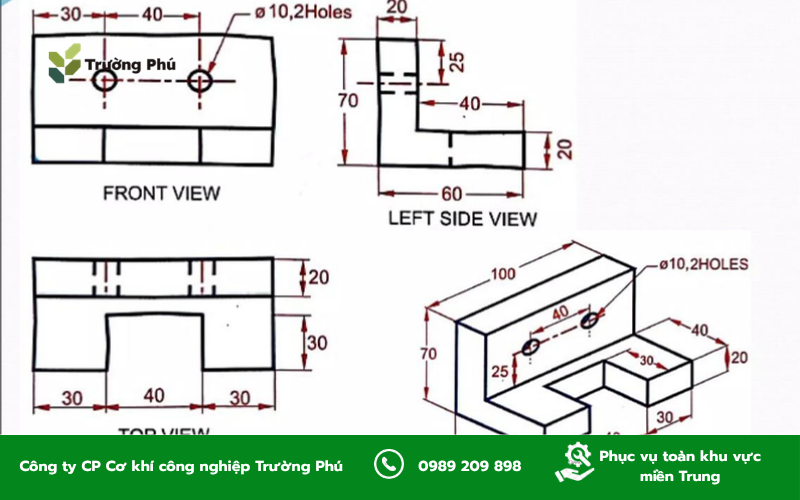

Các chi tiết dạng hộp hoặc khối thường có nhiều mặt, lỗ, rãnh và vị trí lắp ghép khác nhau nên cần từ hai đến ba hình chiếu hoặc nhiều hơn để thể hiện đầy đủ.
Người đọc cần đối chiếu vị trí giữa các hình chiếu để xác định chính xác tọa độ của lỗ, rãnh, mặt bậc và các bề mặt cần gia công.
Đối với loại chi tiết này, việc xác định đúng chuẩn kích thước và mối quan hệ giữa các bề mặt rất quan trọng để tránh đọc sai vị trí gia công.
4.5 Bản Vẽ Chi Tiết Tấm/Bản Mã

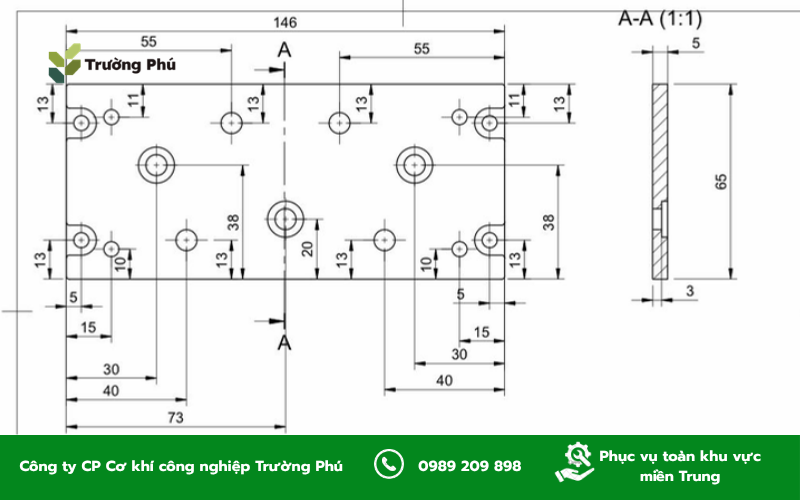

Bản vẽ chi tiết dạng tấm thường có một hình chiếu chính thể hiện toàn bộ biên dạng và một hình chiếu cạnh để xác định chiều dày.
Các thông tin cần chú ý gồm chiều dài, chiều rộng, độ dày tấm, vị trí và đường kính lỗ, khoảng cách giữa các lỗ, bán kính bo góc và kích thước vát mép.
Với những chi tiết được cắt laser hoặc gia công từ tấm, việc xác định chính xác biên dạng và vị trí lỗ là yếu tố quan trọng để đảm bảo khả năng lắp ghép sau khi sản xuất.
5. Những Ký Hiệu Cần Biết Trên Bản Vẽ Gia Công Cơ Khí
Ngoài kích thước thông thường, bản vẽ cơ khí còn sử dụng nhiều ký hiệu để thể hiện các yêu cầu mà hình chiếu không thể mô tả đầy đủ. Người đọc cần hiểu ý nghĩa của các ký hiệu này trước khi đưa chi tiết vào gia công.
5.1 Ký Hiệu Dung Sai Hình Học

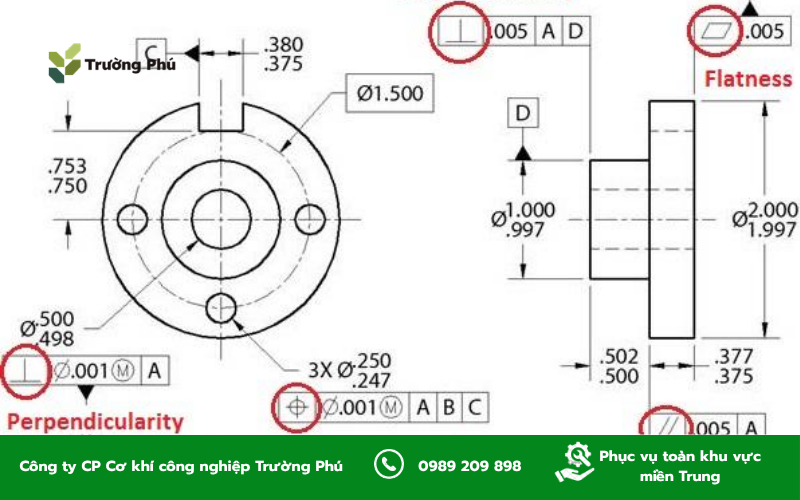

Dung sai hình học thường được thể hiện bằng một khung chữ nhật gồm ký hiệu đặc tính cần kiểm soát, giá trị dung sai và chuẩn tham chiếu khi có yêu cầu.
Các dạng thường gặp gồm độ thẳng, độ phẳng, độ tròn, độ song song, độ vuông góc, độ vị trí và các yêu cầu liên quan đến mối quan hệ hình học giữa những bề mặt.
Khác với dung sai kích thước chỉ kiểm soát giá trị lớn hoặc nhỏ của một kích thước, dung sai hình học kiểm soát hình dạng và vị trí của chi tiết. Đây là thông tin đặc biệt quan trọng đối với những sản phẩm có yêu cầu lắp ghép chính xác.
5.2 Ký Hiệu Hướng Mấp Mô

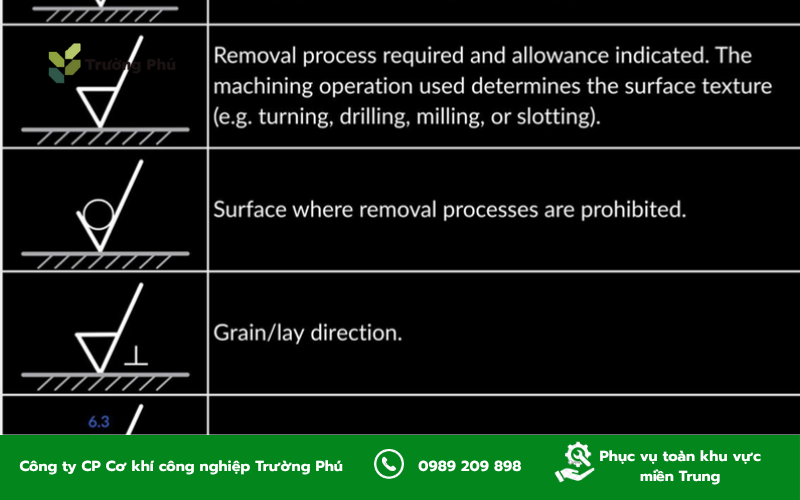

Ký hiệu độ nhám bề mặt cho biết mức độ nhẵn hoặc nhám mà bề mặt cần đạt sau khi gia công. Giá trị thường gặp là Ra, được thể hiện theo đơn vị micromet.
Giá trị Ra càng nhỏ thì bề mặt được yêu cầu càng mịn. Những bề mặt làm việc, bề mặt lắp ghép hoặc vị trí cần độ kín thường có yêu cầu độ nhám cụ thể.
Ngoài độ nhám, một số bản vẽ còn thể hiện hướng mấp mô của bề mặt nhằm quy định hướng của vết gia công, chẳng hạn theo phương song song, vuông góc hoặc dạng tròn.
5.3 Ký Hiệu Của Vòng Bi
Trong bản vẽ lắp, vòng bi thường được biểu diễn theo dạng quy ước thay vì thể hiện đầy đủ từng chi tiết cấu tạo bên trong.

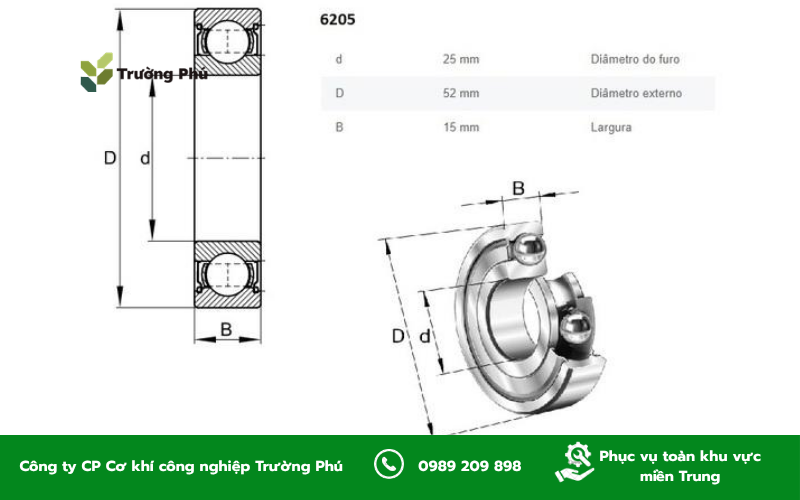

Đi kèm với hình biểu diễn thường là mã vòng bi như 6205, 6305 hoặc các mã tiêu chuẩn khác. Từ mã này, người đọc có thể xác định loại vòng bi và tra cứu các thông số kích thước cần thiết để thiết kế hoặc gia công vị trí lắp.
Khi đọc bản vẽ có vòng bi, cần đặc biệt chú ý đến kích thước trục và lỗ lắp vì đây là những vị trí có yêu cầu lắp ghép cụ thể.
5.4 Một Số Ký Hiệu Khác Thường Được Dùng Cho Kỹ Thuật Viên Cơ Khí
- Ký hiệu ren: thường sử dụng chữ M kèm đường kính và bước ren, chẳng hạn M10x1.5 đối với ren hệ mét.
- Ký hiệu vát mép, bo góc: chữ C thường được dùng để thể hiện vát mép, chẳng hạn C2; chữ R thể hiện bán kính bo góc, chẳng hạn R5.
- Ký hiệu hàn: gồm đường dẫn, mũi tên và ký hiệu quy định loại mối hàn, vị trí cũng như kích thước đường hàn.
- Ký hiệu vật liệu, xử lý nhiệt: thường được ghi trong phần yêu cầu kỹ thuật, chẳng hạn yêu cầu độ cứng HRC hoặc chiều dày lớp mạ.
Việc đọc đúng các ký hiệu này giúp người gia công hiểu không chỉ hình dạng của chi tiết mà còn biết chính xác sản phẩm cần đạt những yêu cầu gì sau khi hoàn thiện.
